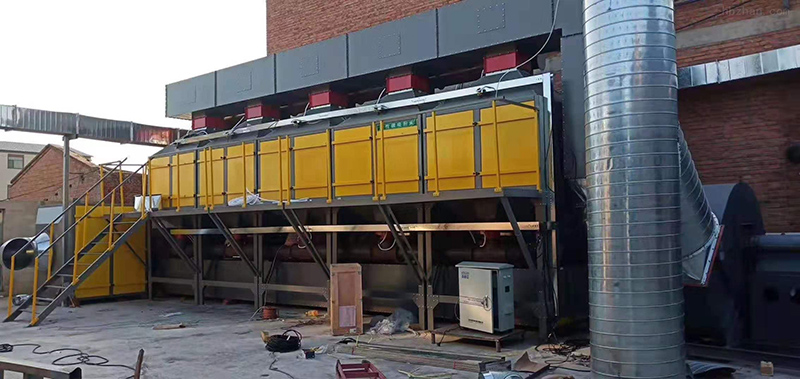

噴漆房催化燃燒系統主要由催化燃燒床（由電加熱室、催化室和熱交換器組成）、阻火器、溫度探測器和相應的電動閥門、保溫管道組成。主要功能是利用催化燃燒床中電加熱器來加熱生產線產生的廢氣，使其中的廢氣在催化劑的作用下于280-300℃左右轉化為CO2和H2O并釋放出大量熱量。熱量通過熱交換器對熱量再利用。



催化燃燒裝廢氣處理設備置組成及控制：一部分：催化燃燒系統。主要由催化燃燒床（由電加熱室、催化室和熱交換器組成）、阻火器、溫度探測器和相應的電動閥門、保溫管道組成。主要功能是利用催化燃燒床中電加熱器來加熱生產線產生的廢氣，使其中的廢氣在催化劑的作用下于280～300℃左右轉化為CO_2和H_2O并釋放出大量熱量。熱量通過熱交換器對熱量再利用。二部分：控制系統。主要由PLC電控柜、溫度顯示儀表、電動閥門執行器及面板模擬流程圖等組成，功能是：控制工作過程中管道中有關閥門的開關。按工藝條件的要求，控制電加熱器啟動和停止，控制和指示催化床加熱溫度、反應溫度、氣流溫度和氣流出口溫度，設備運行過程中異常情況的報警和自動停機。與總控制系統互給信號，實現互動連接。催化燃燒過程是在催化燃燒裝置中進行的。廢氣先通過熱交換器預熱到200～400℃，再進入燃燒室，通過催化劑床時，碳?xì)浠衔锏姆肿雍突旌蠚怏w中的氧分子分別被吸附在催化劑的表面。由于表面吸附了反應的，碳?xì)浠衔锱c氧分子在較低的溫度下氧化，產生二氧化碳和水。
